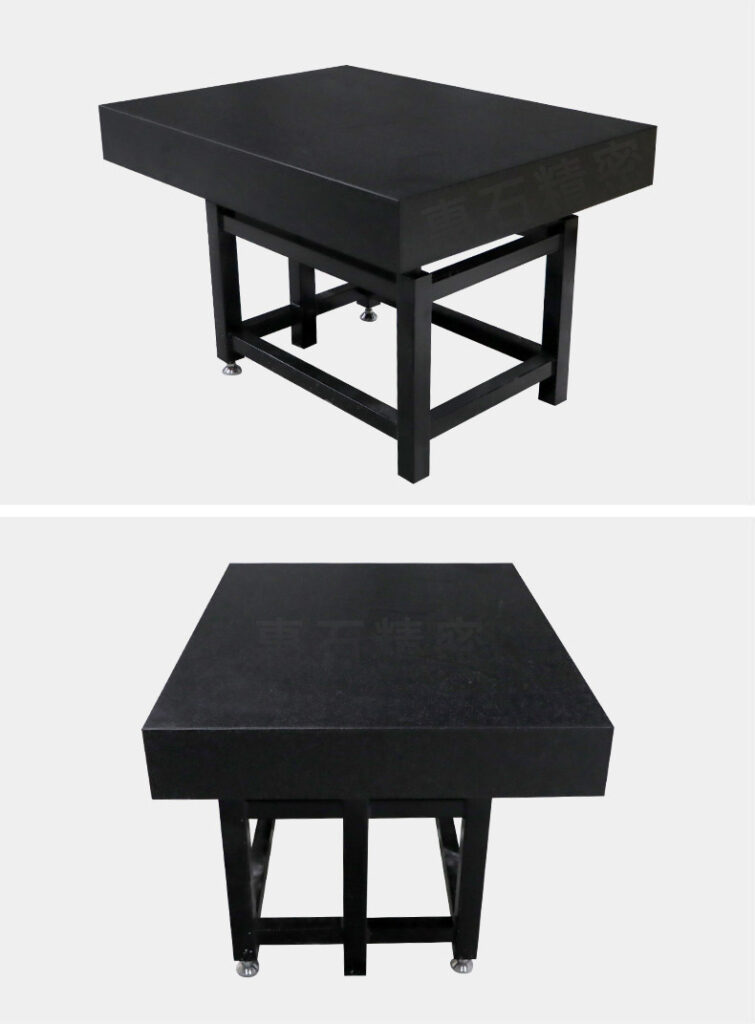

大理石平台的绝缘性能如何？适合电子行业吗？

在电子工业与精密制造领域，静电与电磁干扰是精度与良率的“隐形杀手”。一枚微小的静电荷足以击穿精密的半导体器件，一丝电磁干扰足以让高精度测量数据失真。测量与加工平台的材质选择，因此成为电子行业不可忽视的关键环节。天然大理石平台（花岗石平台）凭借其天然非金属材质赋予的优异绝缘性能，正成为电子行业精密测量与制造不可或缺的基础装备。

一、绝缘性能的材质根源——为何大理石不导电？

大理石平台的绝缘性能，根植于其独特的矿物成分与晶体结构。其主要矿物成分为辉石、斜长石，含少量橄榄石、黑云母及微量磁铁矿。作为非金属材料，大理石晶体结构中不含可自由移动的导电电子，因此绝无磁性反应，亦无导电性。

这与以铁为主要成分的铸铁平台形成了本质区别——金属材料内部存在大量自由电子，在电场作用下可定向移动形成电流，因此具有良好的导电性。而大理石属于天然绝缘体，其内部电荷载体无法自由移动，电流无法通过，从材料本质上杜绝了导电的可能。

精密花岗石构件的物理特性数据也印证了这一点。天然花岗石比重为2970至3070kg/m³，肖氏硬度HS70以上，兼具抗磨蚀、耐高温、防锈、防磁及绝缘特性。这种绝缘性并非后天添加的涂层或处理，而是天然材质与生俱来的“基因优势”。

二、绝缘性能的量化表现——电阻率数据说了算

绝缘性能的优劣，可以通过电阻率这一量化指标来精确衡量。材料的体积电阻率越高，绝缘性能越好。

花岗石的体积电阻率在干燥状态下大于或等于10¹³欧/厘米³（电压500伏时）。这一量级意味着：在常规电压下，电流几乎无法通过大理石材料本身。作为对比，普通导体的电阻率通常在10⁻⁶至10⁻⁸欧·米量级，两者相差超过20个数量级——大理石对电流的阻碍能力是导体的天文数字倍。

正因如此，行业共识明确指出：大理石平台因非金属材质，不会发生导电现象，绝缘。大理石是一种非磁性和非导电材料，在电子、电气等领域的测量中，不会对测量结果产生干扰。

三、绝缘性能对电子行业的核心价值

大理石平台的绝缘特性，为电子行业带来了多重不可替代的价值。

第一，杜绝静电危害，保护精密元器件。 静电是电子制造的头号敌人之一。人体静电放电（ESD）电压可达数千伏甚至上万伏，足以击穿MOS管、CMOS芯片等敏感元器件的栅氧化层，造成永久性损坏。大理石平台作为天然绝缘体，不会产生静电，也不会受到电磁信号干扰。与金属平台不同，大理石平台不会产生静电，在电子科学、电磁学实验等对电磁环境敏感的领域，能够避免因平台导电或磁性干扰导致的实验数据偏差。

第二，隔绝电磁干扰，保障测量数据真实。 在半导体芯片检测、磁性元器件检验、光学测量设备校准等对电磁环境极其敏感的场景中，任何额外的电磁干扰都可能使测量结果产生偏差。不导电、不导磁的特性使大理石平台机械构件能有效隔绝外部电磁干扰和静电影响，避免对精密仪器（如电子显微镜、激光测量仪）造成信号干扰。

第三，保障操作安全，消除触电隐患。 在涉及电气测试或高压设备操作的场景中，操作平台如果导电，一旦设备漏电或操作不当，可能造成严重的安全事故。大理石平台不导电的特性，使用不危险，为操作人员提供了额外的安全保障。

第四，测量工具平滑移动，提升操作精度。 大理石平台不产生静电吸附，测量工具（如千分表、高度尺等）可在其表面平滑移动，操作流畅、定位精准。静电吸附会导致微小颗粒附着在平台表面，不仅影响清洁度，还可能划伤工件或引入测量误差——大理石平台从根本上消除了这一隐患。

四、电子行业的典型应用场景

大理石平台的绝缘特性，使其在电子行业的多个细分领域得到了广泛应用。

半导体制造是最大的应用场景之一。精密花岗石构件已广泛应用于印刷线路板钻孔机、铣床底座及导轨，并扩展至三坐标测量仪基座、液晶面板生产线设备及半导体制造装置。天然花岗岩不含金属成分，尤其适合半导体等对电磁环境要求极高的领域。大理石平台还被用于晶圆检测台、芯片封装设备基座等关键工位。

精密电子测量与检测同样离不开大理石机械构件。在电子显微镜、激光测量仪、光学检测（AOI）设备等精密仪器的安装与校准中，大理石基座凭借其不导电、不导磁的特性，能有效隔绝外部电磁干扰和静电影响，确保检测数据的真实可靠。天然非金属材质无磁性、绝缘性好，不会产生磁化干扰，可保障精密电子、仪器仪表的检测精度。

电子元件检测与组装也是重要应用领域。大理石平台适用于电磁敏感环境，如电子元件检测。在电路板的平面度检测、电子元件的定位与组装等工序中，大理石平台提供了一个无静电、无磁性的稳定工作环境。

五、使用中的注意事项

尽管大理石平台绝缘性能优异，但在电子行业使用中仍需注意以下几点：

保持表面清洁干燥。 大理石虽然本身绝缘，但表面若沾染导电粉尘、油污或水膜，可能导致表面绝缘性能下降。应定期用无水乙醇或中性清洁剂清洁平台表面，避免污染物积累。

避免使用塑料薄膜直接覆盖。 塑料薄膜容易产生静电，直接覆盖在大理石平台上可能将静电传导至平台表面，影响其无静电特性。建议使用专用的防静电布或防护罩。

注意环境湿度控制。 虽然大理石体积电阻率在干燥状态下极高，但过高湿度可能在表面形成水膜，影响绝缘性能。电子行业通常要求恒温恒湿环境（如温度20±1℃，湿度58±2%），这本身也有利于大理石平台性能的发挥。

大理石平台的绝缘性能如何？答案是优异。其体积电阻率在干燥状态下大于或等于10¹³欧/厘米³，从材质根源上杜绝了导电的可能。适合电子行业吗？答案是高度适配。从半导体晶圆检测到芯片封装，从光学测量到电子元件组装，大理石平台凭借不导电、不产生静电、能隔绝电磁干扰的独特优势，已成为电子行业精密制造与测量不可替代的基础装备。

当电子器件制程从微米级向纳米级迈进，当芯片线宽从几十纳米缩减到几纳米，任何微小的静电放电或电磁干扰都可能成为良率损失的致命因素。大理石平台以其天然绝缘的“纯净”品质，为电子行业提供了一片真正“无干扰”的精密天地。“想了解更多关于惠石精密的工厂实力，请点击这里。”
